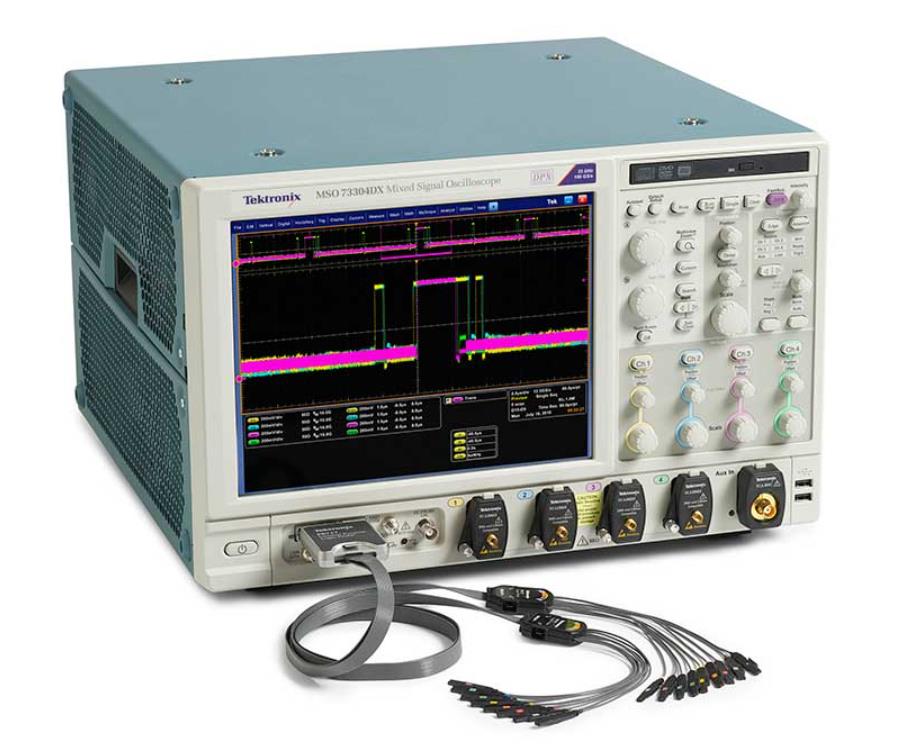

共模信号测试示波器MSO71604C 默认

　MSO/DPO70000 是同类产品中较先进的示波器之一，使当今的工程师能够以超小的噪声更好地查看信号、更快地调试信号异常以及利用测量和分析工具进行自动一致性测试和其他验证。此外，MSO/DPO70000 非常适合于模拟/数字设计和调试、数据通信和高速串行通信。

　　主要性能指标

　　模拟宽带高达 33 GHz，上升时间快达 9 ps。支持对的高速串行标准的测试

　　33 GHz 型号有 2 条通道提供真正的 33 GHz 实时模拟带宽

　　业界的采样率和定时分辨率

　　在 2 个通道上提供了 100 GS/s（33、25、23、20、16 和 12.5 GHz 型号）

　　四通道同时使用性能

　　高达 23 GHz 带宽

　　高达 50 GS/s 实时采样率

　　使用 MultiView Zoom? 获得高达 500 百万样点记录长度，便于快速导航

　　*快的波形捕获速率，每个通道为 >300000 wfms/s

　　16 个逻辑通道，为数字和模拟信号调试提供高达 80 ps 的定时分辨率（仅限 MSO70000 系列）

　　可利用的 iCapture® 功能通过单探头连接查看数字通道的模拟特点

　　6.25 Gb/s 实时串行触发 – 保证的 NRZ 或 8b/10b 码型次出现时触发，以隔离码型相关影响

　　应用支持涉及高速串行行业标准、宽带射频、电源系统和内存－实现标准规定认证、测试自动化和易用性

　　查看您的真实信号

　　业界的信号保真度、噪声和有效位数 (ENOB)，让您自信查看真实信号并对其进行测量。 高信噪比和内部低噪音本底，让您可以执行的设计检定。

　　特点

　　带宽增强功能可以消除探头端部的频率响应不完整

　　低抖动噪音本底和高垂直精度，为测量提供了更多的余量

　　各种探头简化了复杂的测量设置并保持了信号完整性

　　使用经过校准的光探头在一个屏幕上比较光信号和电气信号时序

　　缩短调试时间

　　从次开机一直到操作检查，MSO/DPO70000 系列可提供快速查找问题所需的功能。 业界的波形捕获速率和 Pinpoint® 触发可让您高效追踪和捕获间歇性故障。

　　特点

　　FastAcq 追踪不断变化的信号，显示真实的系统行为，包括难检故障

　　利用并行/串行总线解码/触发，快速查找无效状态或总线序列

　　iCapture? 无需更改连接即可轻松验证数字信号的模拟特征

　　可视触发可节省捕获和人工搜索采集数据以查找关键事件和完成调试的时间

　　可让您追踪信号的测量和分析工具

　　应用支持包可提供验证和证明您的设计所需的自动一致性测试、富有洞察力的调试工具和广泛的信号连接选项。

　　特点

　　DPOJET：*全面灵活的测量工具

　　SDLA：全面的工具，用于分析和补偿串行数据链路中的信号影响

　　*广泛的标准支持，包括 I2C、SPI、RS-232、FlexRay、MIPI、DisplayPort、HDMI、PAM4、PCIe Gen3/Gen4、SATA/SAS、USB3.1、Type-C、10/100BaseT 至 10G/100G 以太网

　　功能强大的调试工具可迅速发现/解决设计挑战

　　光测量，例如消光比 (ER)、平均光功率 (AOP)、光调制幅度 (OMA)、光高值/光低值 — 兼容 DPO7OE1/DPO7OE2 光探头
