智能电子元器件 > 传感器 > 压力传感器
———— ————
———— ————
:

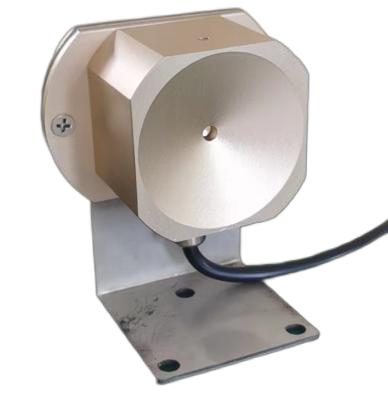

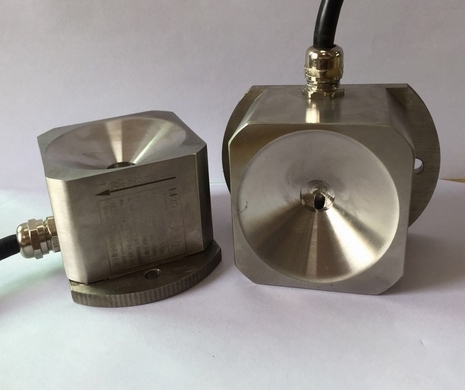

PTH803室外风压仪/风压传感器，采用纯进口(美国GE)芯片制造，外壳为铝合金、不锈钢结构，内置温度传感器,前端采用喇叭口结构,能最大范围收集风压,而引压孔设计上面能有效预防雨进入传感器芯片内部,广泛应用于高层建筑物风压监测,室外风压测量,行车风压测量,管道风压,锅炉送风、井下通风等电力、煤炭行业压力过程控制领域。
■不锈钢隔离膜片一体化结构，可适应恶劣环境
■小体积，高精度，高性价比，高稳定性,产品寿命长,经久耐用
■防雷击，抗电磁/射频干扰,传输距离长
■供电电源范围宽（10~30V）,并且不需稳压
■无灌充液体，温补范围广,受温度影响极小
| 主要技术参数 | |||
| 量 程 | -10～10KPa （量程可按用户实际需要定制） | 极限过载 | 200%FS |
| 综合精度 | 0.1%FS、0.25%FS、0.5%FS、1.0%FS | 响应时间 | 5 mS(上升到90%FS) |
| 输出信号 | 模拟量 4～20mA(二线制)、0～5V、0～10V(三线制) 数字量输出 RS485(modbus 协议，四线制) | 负载电阻 | 电流输出型最大800Ω；电压输出型大于50KΩ ；数字输出按芯片实际挂载能力 |
| 供电电压 | 24DCV(9～36DCV) | 绝缘电阻 | 大于2000MΩ (100VDC) |
| 介质温度 | -20～85～150～500℃，无标注时为常温85℃ 以内 | 密封等级 | IP65 |
| 环境温度 | 常温(-20～85℃) | 长期稳定性能 | 0.1%FS/年 |
| 零点温漂移 | ≤±0.05%FS℃ | 振动影响 | 在机械振动频率20Hz～1000Hz内，输出变化小于0.1%FS |
| 温度漂移 | ≤±0.05%FS℃ | 电气接口 | 紧线螺母，四柔敦厚芯屏蔽线，赫斯曼插头等 |
| 补偿温度 | 0~60℃ | 机械连接(螺纹接口) | G1/2、M20×1.5、M22×1.5等，其它螺纹可依据客户要求设计 |
| 安全过载 | 150%FS | 外形尺寸 | M20×Φ26×110mm,以实际尺寸为标准 |
| 选型指南举例(完整型号:PTH803-5K-R-0.5-M6-3M-P) | |||||||
| 型号代码 | 测量量程 | 计量单位 | 输出信号 | 综合精度 | 机械连接 | 配线长度 | 带温度 |
| PTH803 | 5 | K | R | 0.5 | M6 | 3M | P |
| 以实际数字标示 | M=(MPa) | mA=(4-20mA) | 0.5=(0.5%FS) | M20=(M20X1.5) | 3M=(3米线) | 带温度功能,针对RS485数字信号输出产品,没有此功能配置时缺省 | |
| K=(KPa) | 10V=(0～10V) | 以实际数字标示 | M22=(M22X1.5) | 以实际长度标示 | |||
| P=(Pa) | 5V=(0～5V) | M14=(M14X1.5) | |||||
| B=(Bar) | 4V=(1～5V) | G1/2=(G1/2) | |||||
| mH=(mH20) | R=（RS485） | G1/4=(G1/4) | |||||
| mmH=(mmH20) | N=（NB-IOT） | NPT1/4 | |||||
| G=（GPRS） | ZG1/4 | ||||||
| mV=（mV） | 以实际尺寸标示 | ||||||
